圧力容器の構造規格（JIS , 高圧ガス特定則 , ASME 他）共通

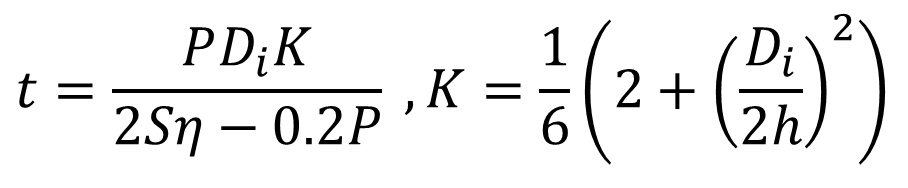

半だ円体形鏡板の内圧（凹側に作用する圧力）における最少必要板厚の計算

圧力容器の内圧における半だ円体形鏡板の板厚計算
P
    2. MPa
    3. (設計圧力)
Di
    2. mm
    3. (鏡板フランジ部の内径)
S
    2. MPa
    3. (設計圧力における許容引)
η
    3. (継手効率)
h
    2. mm
    3. (鏡板の内面高さ)
C
    2. mm
    3. (腐れしろ)
t:必要最小板厚
    1.
    2. mm
本ライブラリは会員の方が作成した作品です。 内容について当サイトは一切関知しません。
    圧力容器の内圧における半だ円体形鏡板の板厚計算
    [1-1] /1件表示件数
    BACK NEXT
    [1]  2025/07/13 07:50   20歳代 / エンジニア / 役に立たなかった /
    使用目的
    爆破実験で可能な限り爆破させたくて安全な圧力を計算するときに簡単な式になるように使った
    ご意見・ご感想
    少しバグがあった+けいさんしてみると自分と答えが違った(私が間違えているのかもしれないけれど)
