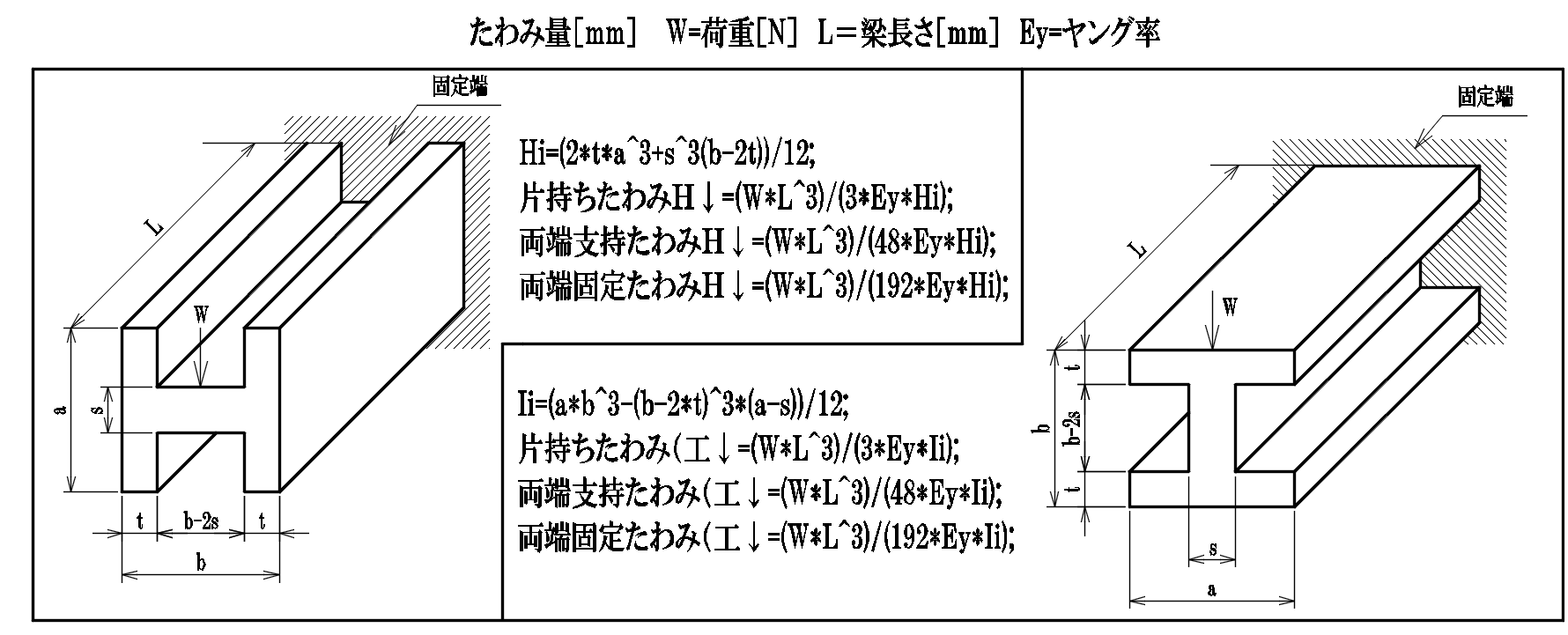

自重と内角Rを含まないたわみの比較です
H鋼を使う方向がどちらが強いかを比べてください

H鋼のたわみ比較

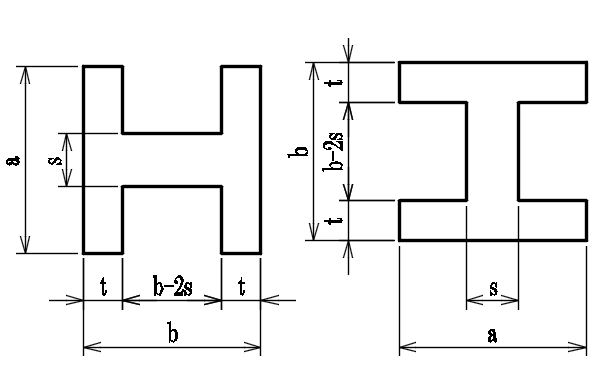

a
    2. mm
H鋼のたわみ比較
b
    2. mm
s
    2. mm
t
    2. mm

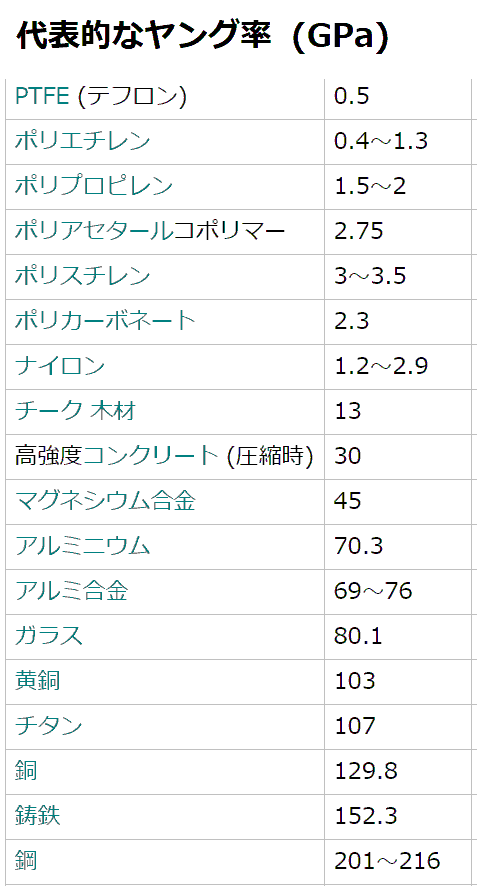

ヤング率
    2. Gpa
    3. 【1GPa＝1000Nmm^2(MPa)】
荷重W
    2. N
梁長さL
    2. mm
H鋼のたわみ比較
断面2次モーメントHi
    1.
    2. mm^4
    4.
    5. 断面係数ZH

    6. mm^3
    1. 片持ちたわみＨ↓

    2. mm
    4. 片持ち基準1
    1. 両端支持たわみＨ↓

    2. mm
    4. 片持ちの1/16
    1. 両端固定たわみＨ↓

    2. mm
    4. 片持ちの1/64
断面2次モーメントIi
    1.
    2. mm^4
    5. 断面係数ZI

    6. mm^3
    1. 片持ちたわみ（工↓

    2. mm
    4. 片持ち基準1
    1. 両端支持たわみ（工↓

    2. mm
    4. 片持ちの1/16
    1. 両端固定たわみ（工↓

    2. mm
    4. 片持ちの1/64
本ライブラリは会員の方が作成した作品です。 内容について当サイトは一切関知しません。
    H鋼のたわみ比較
    [1-3] /3件表示件数
    BACK NEXT
    [1]  2026/01/11 12:27   60歳以上 / 会社員・公務員 / 非常に役に立った /
    使用目的
    H鋼の使用方向(H or I)の確認。
    Iの方がたわみが少ないとのことが分かりました。私はHの方が少ないのかなと思っていました。
    ありがとうございました。
    [2]  2025/04/21 15:57   - / - / - /
    バグの報告
    HiとIi逆じゃないですか？
    [3]  2024/10/09 17:57   40歳代 / 会社員・公務員 / 非常に役に立った /
    使用目的
    強度計算書作成
    ご意見・ご感想
    PLでH型を作成していたのでとても助かりました。ありがとうございました。
