角板変形（全周固定、等分布荷重）の最大応力と最大たわみの計算
参考）https://www.roymech.co.uk/Useful_Tables/Mechanics/Plates.html
作者HP）https://plain-aso-4423.staba.jp　（機械設計 及び　AutoCAD用機械設計アプリ作成）

【参考】ヤング率(縦弾性係数)
鋼----------206000MPa
ステンレス--197000MPa
アルミ-------71000MPa
テフロン-------500MPa
ジュラコン----2200MPa
ガラス-------71600MPa

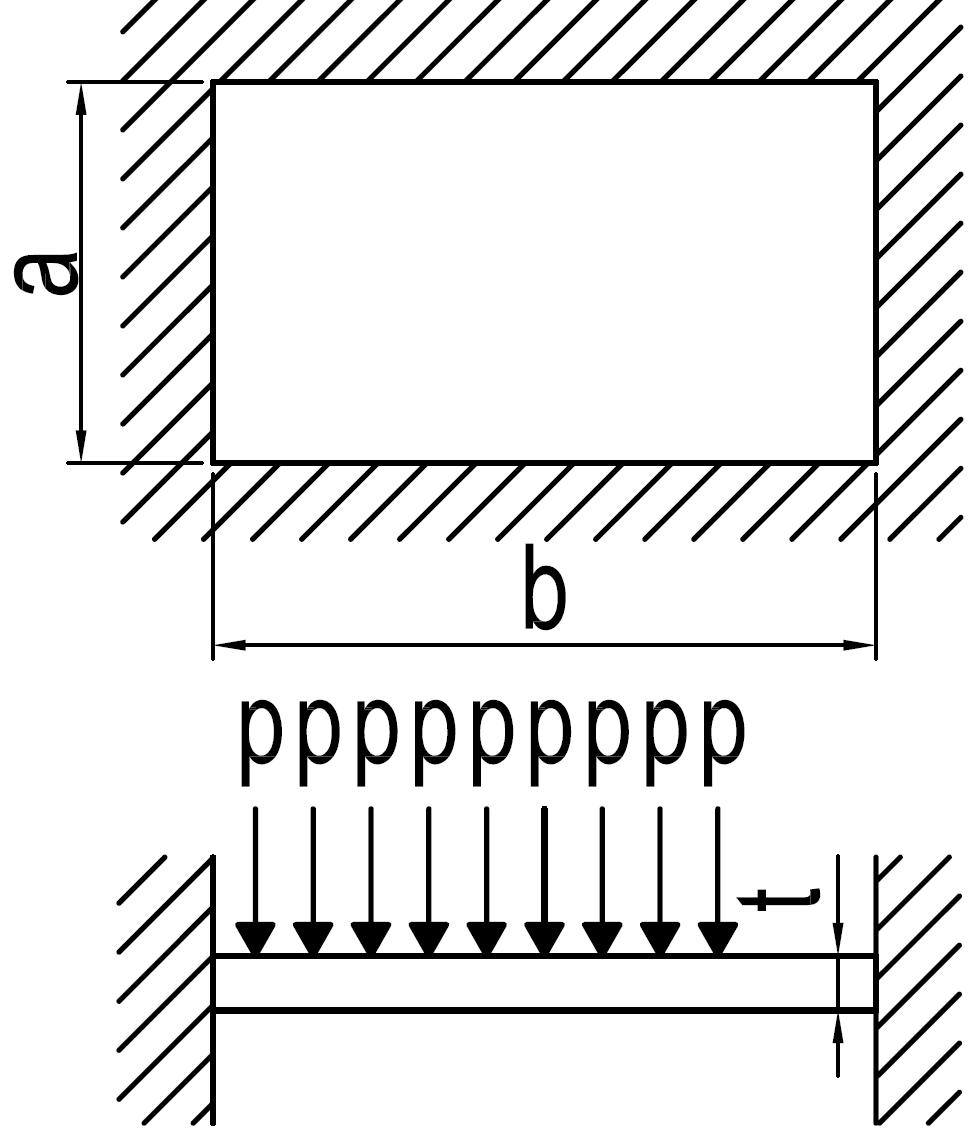

角板変形（全周固定、等分布荷重）
短辺長さa
    2. mm
長辺長さb
    2. mm
板厚t
    2. mm
等分布荷重p
    2. N/mm^2
    3. (=MPa)
ヤング率(縦弾性係数)
    2. MPa
最大応力
    1.
    2. N/mm^2
最大たわみ
    1.
    2. mm
