溶接できる板厚差-PLATES-WELDABLE-THICK

作者: hirocherry7312 さん実行数: 1014

※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

突合せ溶接（T形を除く）は、母材ｂの板厚の差が5mmを超えない場合、可能である。もしくは、厚い方の小端面に削減する傾斜1/5以下となる片側勾配となければならない。
【110,325】PLATES-WELDABLE-THICKNESS=DEFFERENCE
ΔT=T2-T1

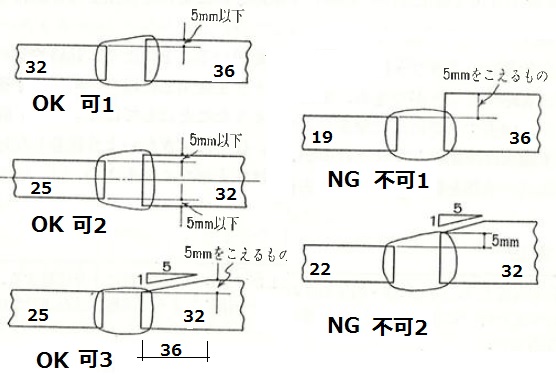

スケッチのように、左：可1（Δ=36-32=4<5）、可2（2×Δ=36-19=6、振り分け）、可3(T2小端=T1=25、スロープ=(7(=32-25)/スロープ尻36>1/5)、右：不可1(Δ=36-19=7>5）、不可2(スロープ=1/5、T2小端-T1=5）

ΔT
