溶融亜鉛めっき継手のすべり係数--FRICTIONAL-CO
作者: hirocherry7312 さん実行数: 253
※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

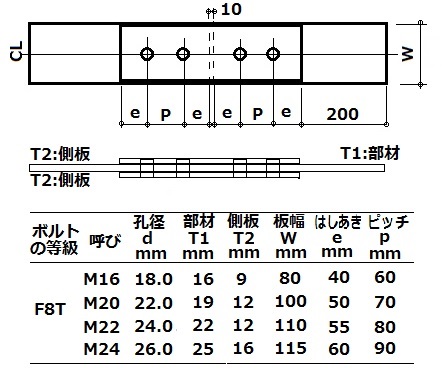

W（すべり試験継手の板幅 mm）、Φ（F8Tのめっき高力ボルトの呼び径 mm）、T1(試験材の部材厚 mm)、σy（試験材の降伏強さ N/mm2）、m（摩擦面数）、ｎ（締付けボルト数）、N（標準ボルト張力 Nとして、分子は継手のすべり発生時の荷重、分母は摩擦接合耐力（m×n×N)とする。
| μx |
めっき高力ボルトの標準ボルト張力：133kN（12GSHTB16）、2076kN(12GSHTB20）、256（12GSHTB22)、299kN(12GSHTB24)である。
- 関連リンク
この計算についてお客様の声はまだありません。
部材の降伏強度（SS400=235N/mm2 または、SM490=325N/mm2）、溶融亜鉛めっき面の2面接合
μ=P/（m×ｎ×N）を求める ただし、板幅が適切でないと、すべりが生じる前に、部材が降伏して薄くなってはならない
【110,325】ZINC HOT-DIT-GALANAIZING-FRICTIONAL-COEFFICIENT=RATIO
μｘ=(W-(Φ+3))×T1×σy/(m×n×N)
