H鋼のたわみ比較

作者: ritty さん実行数: 35305
TOP/みんなの自作式（実学）/土木・機械

※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

ブックマーク一覧

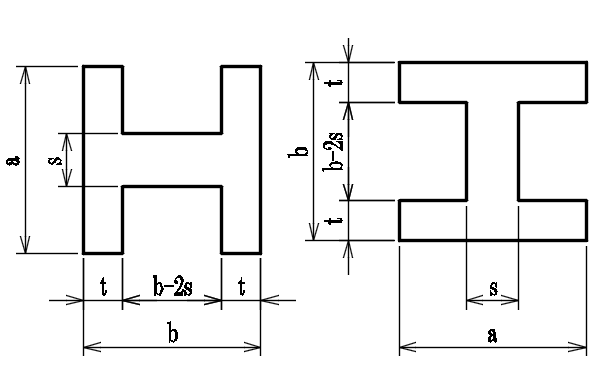

自重と内角Rを含まないたわみの比較です
H鋼を使う方向がどちらが強いかを比べてください
a
mm
b
mm
s
mm
t
mm

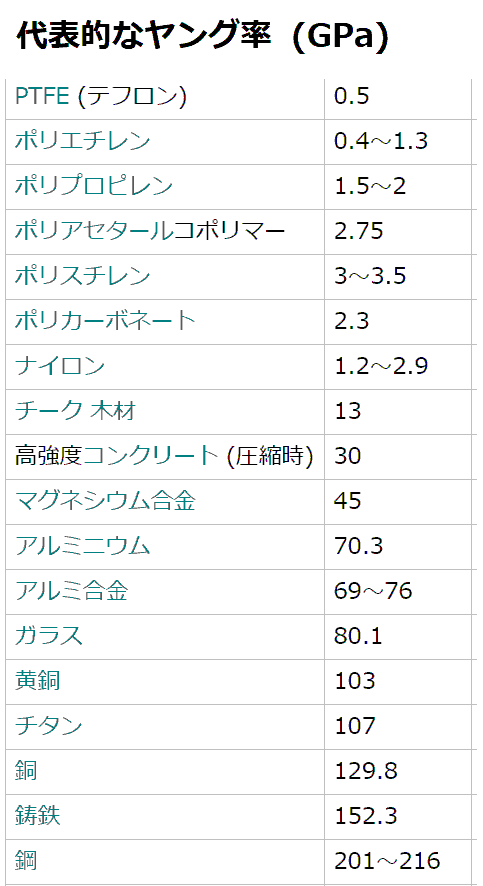

ヤング率
Gpa【1GPa＝1000Nmm^2(MPa)】
荷重W
N
梁長さL
mm

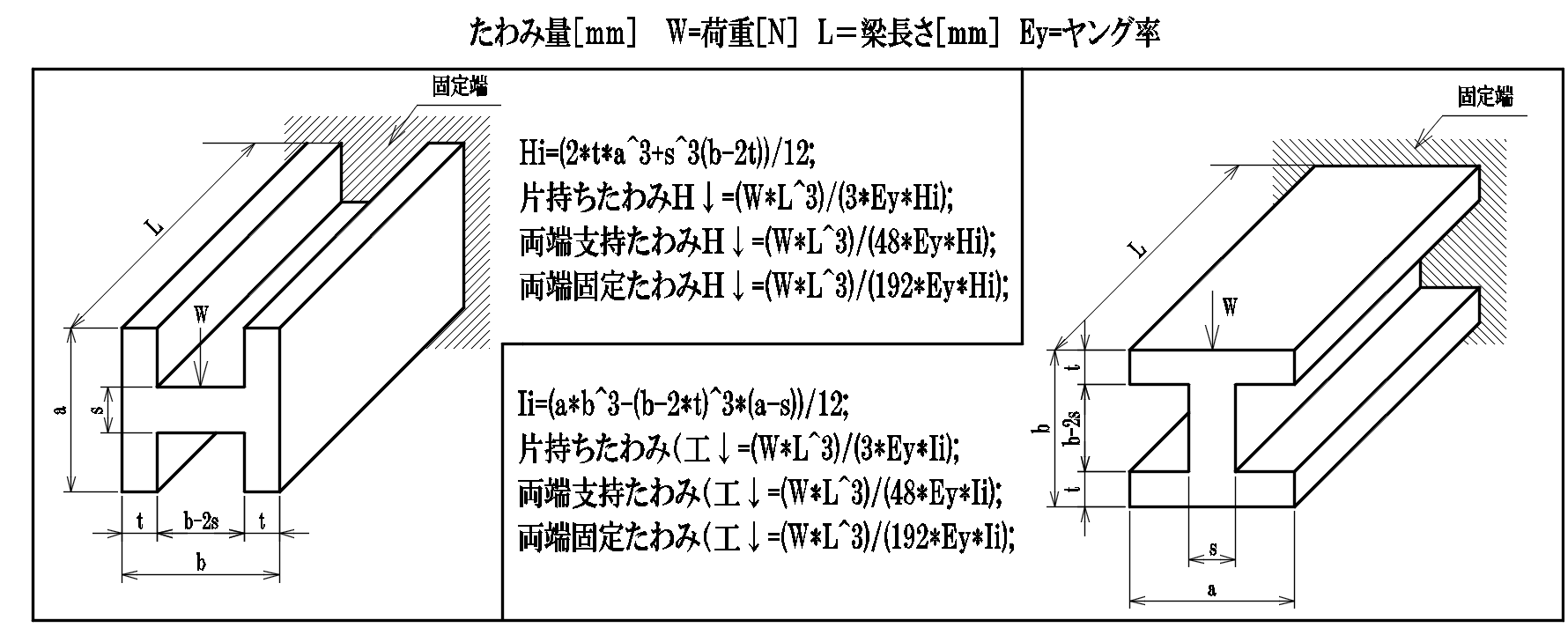

断面2次モーメントHi mm^4 断面係数ZH mm^3
片持ちたわみＨ↓ mm　片持ち基準1
両端支持たわみＨ↓ mm　　片持ちの1/16
両端固定たわみＨ↓ mm　　片持ちの1/64
断面2次モーメントIi mm^4断面係数ZI mm^3
片持ちたわみ（工↓ mm　　片持ち基準1
両端支持たわみ（工↓ mm　片持ちの1/16
両端固定たわみ（工↓ mm　片持ちの1/64
