ボルトの必要締付トルク
作者: zero03 さん実行数: 10453
※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

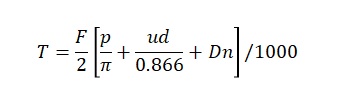

前提条件：
・F：ガスケットを締め付ける必要な荷重をボルトの本数で割った値
・u：接面するねじ部の摩擦係数（一般値 0.15～0.2）ねじ部が粗い場合は数値が増加する
・D：ナット座面がフランジ座面に接触するうち、有効な径(D=(ボルト穴直径+ナット内接円直径)/2)
・n：ナット座面とフランジ座面の摩擦係数（一般値 0.15～0.2）各座面が粗い場合は数値が増加する
・ねじの開き角の1/2 = cos30°/2 = 0.866
・F：ガスケットを締め付ける必要な荷重をボルトの本数で割った値
・u：接面するねじ部の摩擦係数（一般値 0.15～0.2）ねじ部が粗い場合は数値が増加する
・D：ナット座面がフランジ座面に接触するうち、有効な径(D=(ボルト穴直径+ナット内接円直径)/2)
・n：ナット座面とフランジ座面の摩擦係数（一般値 0.15～0.2）各座面が粗い場合は数値が増加する
・ねじの開き角の1/2 = cos30°/2 = 0.866
| 締付トルク ：T | N・m |
計算式の引用元 : ASME PCC-1
この計算についてお客様の声はまだありません。
※ただし概算のため、得られる値で締め付けた場合の
フランジ、ボルト、ガスケットなどの強度は検討されない。
変形、破損の可能性があるため、参考値として計算するものである。
