サスペンションストロークシミュレーション（ベータ版）

作者: WUN さん実行数: 14541

※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

1G荷重時のダンパーストローク及びサスアームストローク量を可視化出来るシミュレーターです。
前後重量/バネレート/レバー比/スプリングの自由長/スプリングのセット長のデータが必要になります。

デフォルトで、テスト車両のFR-Dにコンプレッションスプリングの9.25巻を使用した際のリヤ測定の
データが参考に入力されてます。データは上書きして再計算してください。

コンプレッションスプリング仕様自由長：45mm 7.25(52g/mm) 9.25(39g/mm) 11.25(31g/mm)

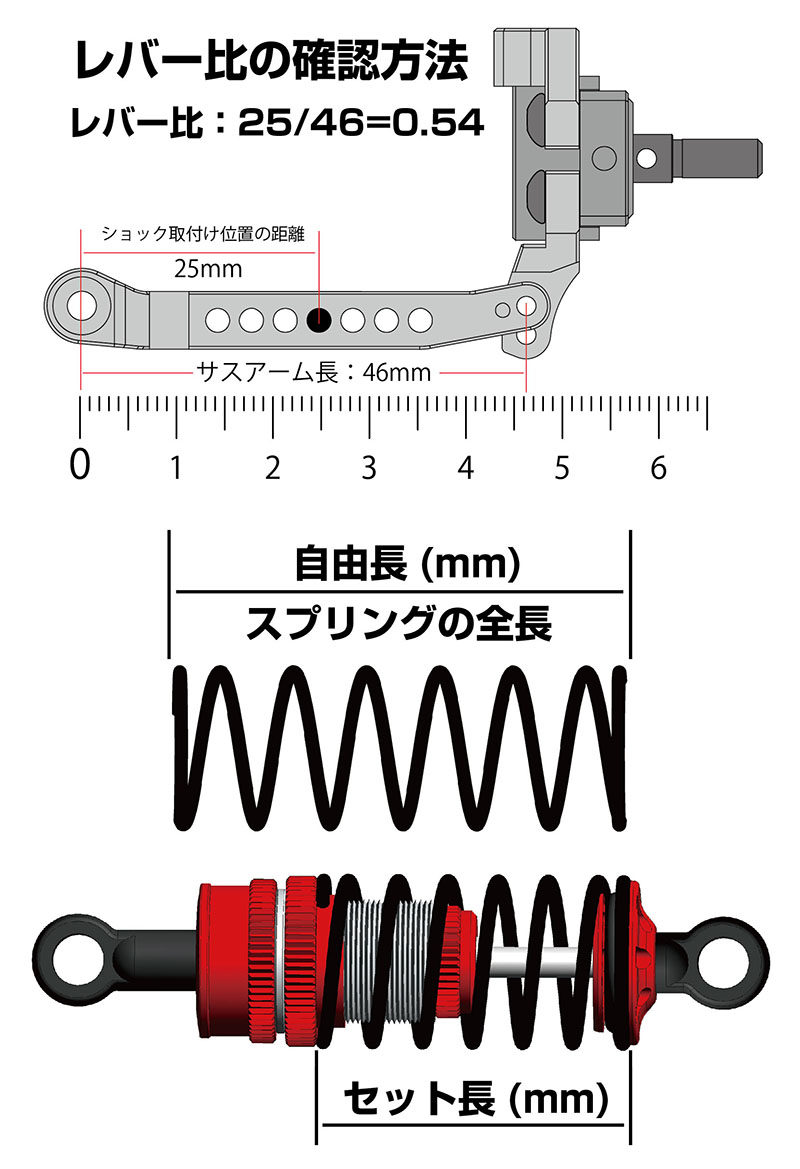

※レバー比は、直観的に判りやすい様に、サスアーム長の何％のところにダンパーが付いているか、
（図説）25÷46=0.54(54%)で算出としています。実車と算出方法が異なりますが、意味合いは同じです。

1Gストローク量とは、シャーシを浮かせた状態（0G）からシャーシを置いた状態（１G）の作動量です。

サスアームストローク量	mm【0G→1G】
ダンパーストローク量	mm【0G→1G】
プリロード	mm

●左右の重量は均等に揃っている前提です。
●計算値は、ダンパーは垂直取付けが前提です。若干傾けてある程度なら計算値に差異はごくわずかですが、大きくレイダウンされたダンパーは正しく計算できません。
●シャーシを持ち上げた0G時にスプリングが遊んでいる場合は、正確な値が出ません。

※計算結果は、あくまでもシミュレーション値です。参考程度にお使いください。
