プリント基板のパターン幅計算
作者: TkKmt さん実行数: 24118
※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。
プリント基板の配線幅計算

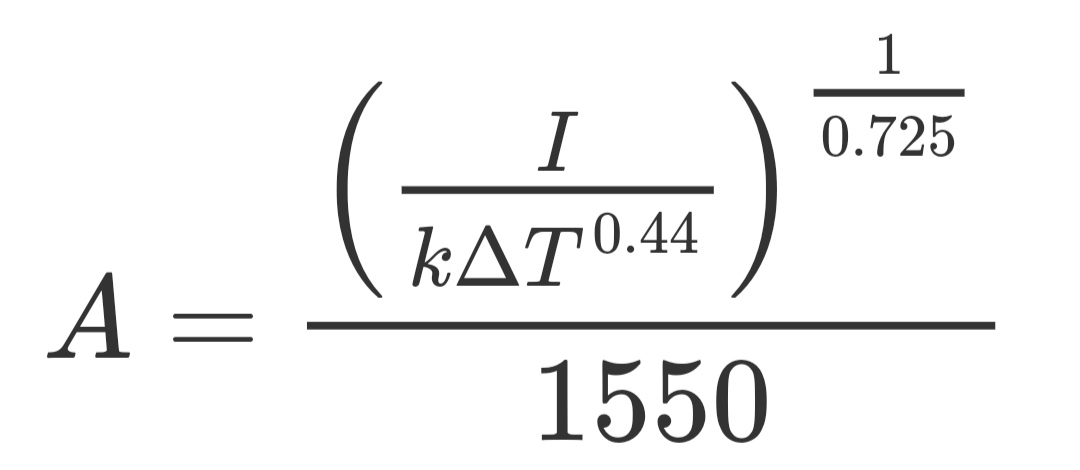

MIL-STD-275Eの計算式に基づき、
電流に対して必要なパターンの断面積と配線幅を計算します。
A:断面積[mm^2]
k:配線層による係数 内層では0.024 外層では0.048
ΔT:温度上昇[℃]
I:電流[A]
電流に対して必要なパターンの断面積と配線幅を計算します。
A:断面積[mm^2]
k:配線層による係数 内層では0.024 外層では0.048
ΔT:温度上昇[℃]
I:電流[A]
| 内層断面積 | mm^2 |
| 外層断面積 | mm^2 |
| 内層配線幅 | mm |
| 外層配線幅 | mm |
