圧縮コイルばねの寸法からばね定数を計算

作者: kuni3075 さん実行数: 16882

※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

Amazon等で販売されているコイルばねのバネ定数を計算することが出来ます。

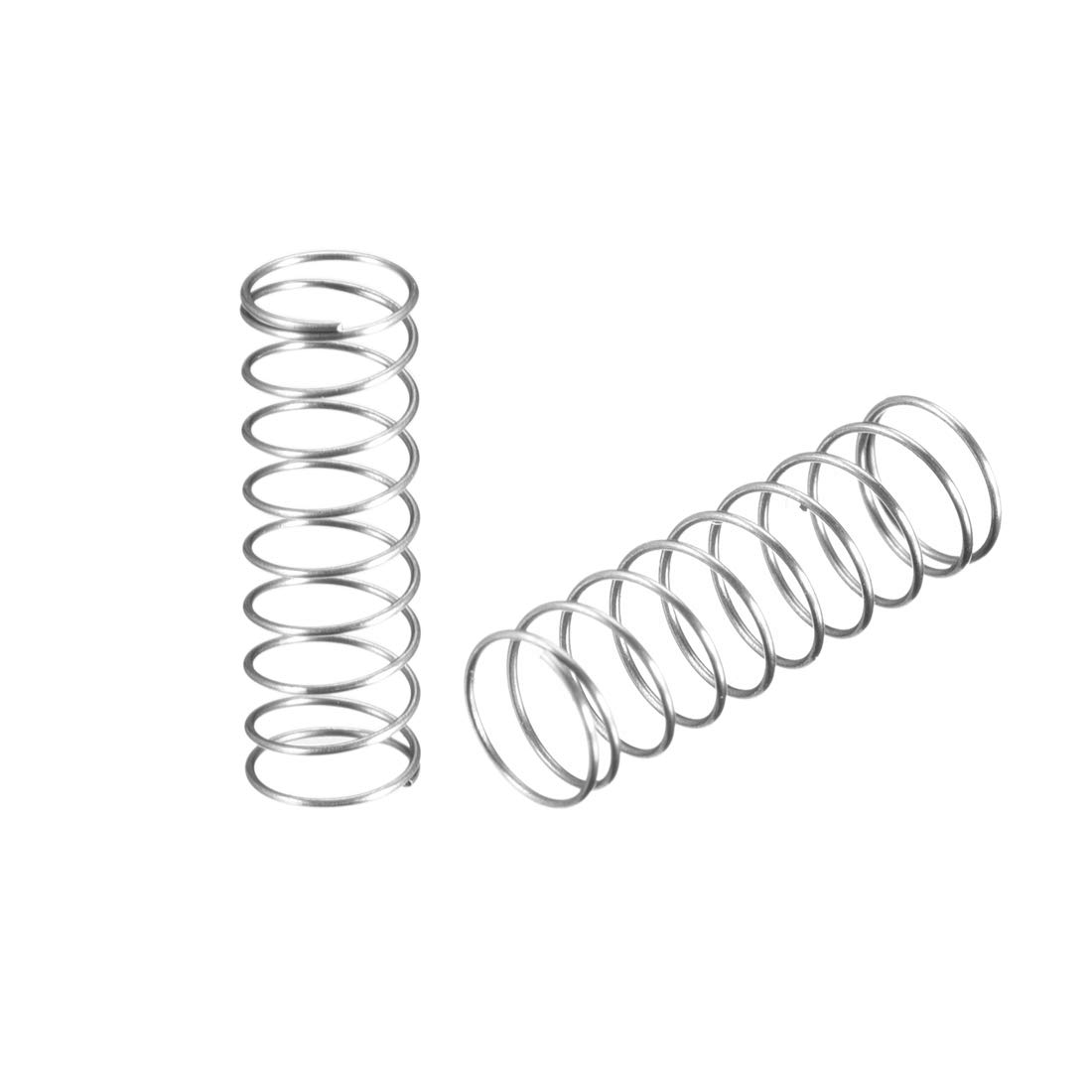

デフォルト値は添付画像のバネの情報を入力しています。

※有効巻数は写真を見ながら何周巻いているかを数えて入力してください。

◆横弾性係数の一覧
ばね鋼鋼材・硬鋼線・ピアノ線・オイルテンパー線 78500
ステンレス鋼(SUS304) 68500
ステンレス鋼(SUS316) 73500
ステンレス鋼(SUS631J1) 73500
黄銅線 39000
洋白線 39000
リン青銅線 42000
ベリリウム銅線 44000

ばね定数

N/mm

計算式と横弾性係数は東海バネ工業株式会社様のサイトより引用しています。

※2025/10/04追記
コイル平均径の計算に誤りがあったため修正しました。

関連リンク

東海バネ工業株式会社 - コイルばね：計算式
