圧力容器の内圧における半だ円体形鏡板の板厚計算

作者: zero03 さん実行数: 14861
TOP/みんなの自作式（科学）/物理（一般）

※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

ブックマーク一覧
圧力容器の構造規格（JIS , 高圧ガス特定則 , ASME 他）共通

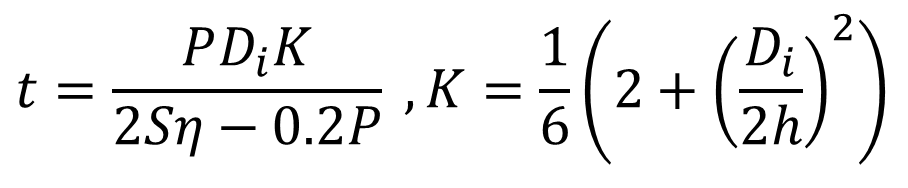

半だ円体形鏡板の内圧（凹側に作用する圧力）における最少必要板厚の計算
P
MPa(設計圧力)
Di
mm(鏡板フランジ部の内径)
S
MPa(設計圧力における許容引)
η
(継手効率)
h
mm(鏡板の内面高さ)
C
mm(腐れしろ)
t:必要最小板厚 mm
