長方形コイルのインダクタンス（b*d）
作者: kegasa さん実行数: 1687
※ 本ライブラリは会員の方が作成した作品です。内容について当サイトは一切関知しません。

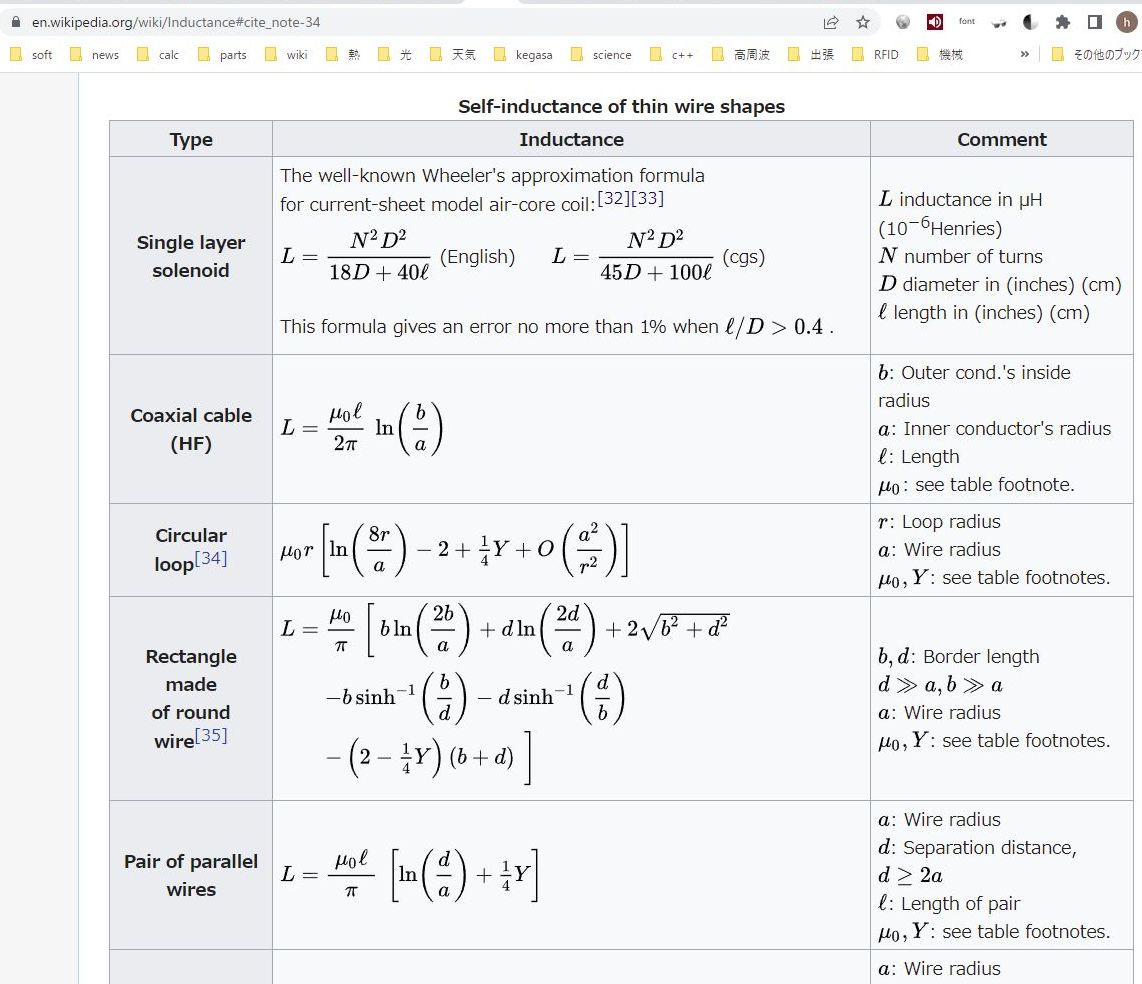

Self-inductance of Rectangle made of round wire
μ0 = 4*pi*10^(-7);
ω = 2*pi*frequency;
a = radiusWire_mm/1000;
Area = b*d;
L = μ0/pi*(b*ln(2*b/a)+d*ln(2*d/a)+2*sqrt(b^2+d^2)
-b*asinh(b/d)-d*asinh(d/b)-2*(b+d));
LmicroH = L*10^6;
XL = ω*L;
C = 1/(ω*XL);
CpF = C *10^12;
ω = 2*pi*frequency;
a = radiusWire_mm/1000;
Area = b*d;
L = μ0/pi*(b*ln(2*b/a)+d*ln(2*d/a)+2*sqrt(b^2+d^2)
-b*asinh(b/d)-d*asinh(d/b)-2*(b+d));
LmicroH = L*10^6;
XL = ω*L;
C = 1/(ω*XL);
CpF = C *10^12;
| Area | m^2 |
| L | μH |
| XL | ohm |
| C | pF |
print(Area);
print(LmicroH);
print(XL);
print(CpF);
print(LmicroH);
print(XL);
print(CpF);
